Brochage connecteur alim du M2N61-AR de Compaq / HP


Fouyapin
 Share

Messages recommandés

Bonjour,

J'ai transféré une carte mère "M2N61-AR" de son boitier d'origine vers un plus grand boitier avec une nouvelle alimentation plus musclée pour remplacer celle de 160W, un peu juste pour une GTX560TI.

J'ai deux problèmes à cause de cela à résoudre:

1°) Je dois convertir mon connecteur mini-ITX spècial HP en connecteur 24 broches générique. Ce que j'ai fais en récupérant le connecteur mâle de l'alimentation

(avec moins de 5cm de fil; celui-ci étant un peu court) couplé à un connecteur femelle 24 broches ATX normalisé, pour créer un adapteur 24 broches ATX vers

mini-ITX.

Malheureusement, un ombre subsiste dans ce beau tableau idilique. Malgré tout mes efforts de vérificatiion et de revérification au niveau des branchements

connecteurs, le PC ne démarre pas. Pas l'ombre d'un petit souffle de vie.

J'ai un brochage de connecteur, pris sur "allpinouts.org", Molex 39-01-2240, dont les couleurs et les tensions ne sont pas tout à fait exacte avec l'original

en ma possession. que j'ai. Je n'ai pas de multimètre pour contrôler les tensions sur l'ancienne alimentation.

Auriez-vous, je vous prie, les vrais info sur le connecteur d'alimentation de la carte mère M2N61-AR ou me confirmeriez-vous, le brochage donné par

"AllPinouts" est compatible.

Voici le lien direct : ATX Motherboard Power - 24 Pin - Compaq/HP - AllPinouts

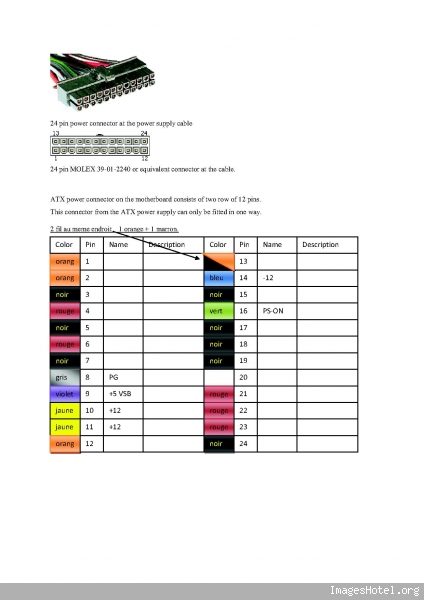

Autres liens : http://www.imageshotel.org/images/mic38/24pinpowerconnectoratthepowersupplycable.jpg

ATX - BTX Motherboard Power - 24 Pin (ver. 2.x) - AllPinouts

http://h10025.www1.hp.com/ewfrf/wc/document?docname=c01321559&cc=fr&lc=en&dlc=en#N94

http://h10025.www1.hp.com/ewfrf/wc/document?docname=c01885648&lc=fr&dlc=fr&cc=fr#N33

2°) Les branchements de la facade du boitier tel que "HHD LED ou RESET..." ne sont pas indiqués sur la carte mère. J'ai heureusement trouvé une indication sur le site de HP mais

pas pour ma carte, http://h30478.www3.hp.com/t5/image/serverpage/image-id/1753i9288927AF21400CE/image-size/original?v=mpbl-1&px=-1. Le confirmeriez-vous.

Merci pour pour votre aide salutaire et à bientôt.





Fouyapin,

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,

Je voudrais ajouter quelques précisions : L'ordi est un HP Pavilion Slimline s3642fr; la carte mère est de l'Asus, référencé chez HP, M2N61-AR, je recherche toujours les tensions sur le connecteur mini-ITX de la carte mère qui n'a pas l'air de correspondre avec la disposition de l'ATX 24 normalisé. Si vous avez un produit similaire ou proche, n'hésitez pas, je vous prie à laisser votre avis.

Pour l'instant, j'utilise un macbook sous Ubuntu 11.10 en WiFi. Mais j'ai hâte de dépanner ce PC qui est utilisé par un membre de ma famille assez actif sur les serveurs de Battlefield et autres.

A bientôt! Et merci pour votre aide.

Lien vers le commentaire
Partager sur d’autres sites

  • 1 month later...

Bonjour,



Je viens de récupérer un HP slimline à réparer et j'ai le même problème que vous, je découvre sur la carte mère M2N61-AR un mini connecteur qui n'est pas de l'ATX. Il semble cependant que ce soit compatible, donc ce que vous avez fait pour connecter votre carte iTX à une alimentation ATX me semble bien. Si cela ne marche pas, c'est peut-être que un autre problème liée à la carte mère ou processeur. Etes vous sur qu'elle fonctionne ? Avez-vous trouvez une solution ?

En ce qui me concerne, je souhaite conserver le boitier slimline, je pense que c'est l'alimentation qui ne fonctionne plus



Cordialement,

Nanarios

Lien vers le commentaire
Partager sur d’autres sites

Bonjour,



Si ça peut vous aider Brochage



Test de l'alimentation ICI



le PC ne démarre pas. Pas l'ombre d'un petit souffle de vie.

Vérifier si le ventirad est bien à plat sur le processeur, et qu'il n'y ait pas trop de pâte thermique.



Vérifier les petit câbles reliant CM à façade, Y a-t-il un buzzer ou mini HP ? y a-t-il bip ?



Le mieux serait de tester hors boîtier pour exclure tout contact à la masse.
