Modèle OSI

[juddix]

Bonjour,



Je suis actuellement dans la partie Réseau de ma formation ( TAI = Technicien Asistance Informatique )

le programme est chargé, et pas très clair parfois....



il faut que j' arrive a identifier les 7 couches en fonctions du matériel des protocoles et des logiciels ( c' est encore un peu floue )

On trouve plein d' informations sur le net qui se contredise souvent

l' OSI est un schéma fermé où ouvert a chacuns et chacunes de nos idées ?

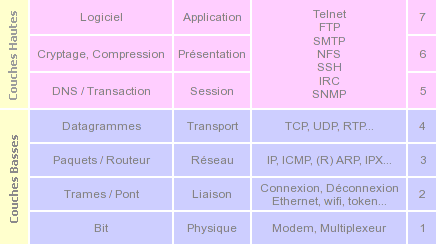

j' ai trouvé quelques images qui vont a l' essentiel sans que ça parte dans tous les sens avec plein de flèches de partou...







voilà comment je voie tout ça actuellement, si quelqu' un peu essayé de me corriger et m' aider a comprendre toutes ses couches



couche 7 = partie logiciel ( affichage et leur protocole : http, ftp, imap, ainsi que tout les logiciels de messagerie )

couche 6 = tout ce qui reporte a une connection sécurisé https, ftps, ( j' en oubli )

couche 5 = ssh, imap, pop, ......le SNMP sert aussi a la couche 3 pour l' administration d' un routeur, switch manageable, nas , san

couche 4 = protocole d' envoi des données TCP et UDP

couche 3 = routeur , switch , et passerelle

couche 2 = trame / MTU / connection, deconnection , wifi, cpl

couche 1 = tout le Matériel ( cable, entrée Ethernet du PC )





Le modèle OSI n'a pas été imaginé pour torturer les étudiants, et il est regrettable que sa présentation dans certains ouvrages soit franchement absconse.



quelques liens qui m' on aidé pendant mes recherches, si vous avez des meilleur, je veux bien

http://cerig.efpg.inpg.fr

www.locoche.net

[nico_be]

voilà comment je voie tout ça actuellement, si quelqu' un peu essayé de me corriger et m' aider a comprendre toutes ses couches



couche 7 = partie logiciel ( affichage et leur protocole : http, ftp, imap, ainsi que tout les logiciels de messagerie )

couche 6 = tout ce qui reporte a une connection sécurisé https, ftps, ( j' en oubli )

couche 5 = ssh, imap, pop, ......le SNMP sert aussi a la couche 3 pour l' administration d' un routeur, switch manageable, nas , san

couche 4 = protocole d' envoi des données TCP et UDP

couche 3 = routeur , switch , et passerelle

couche 2 = trame / MTU / connection, deconnection , wifi, cpl

couche 1 = tout le Matériel ( cable, entrée Ethernet du PC )



Bonjour,



Le switch ne fait pas partie de la couche 3 à l'exception des switches layer 3, il travaille au niveau des adresses physiques (MAC), il fait partie de la couche 2 contrairement au routeur qui lui se base également sur les adresses IP pour faire le routage et qui fait donc partie de la couche 3.



Ces liens pourraient t'aider :

http://christian.caleca.free.fr/reseaux/mod_osi.htm

http://fr.wikipedia.org/wiki/TCP/IP



Nico

Modifié le 23 juin 2008 par nico_be

[juddix]

merci pour tes liens

je verrais ça a tête reposé là ont est parti a fond vers le server 2003 et les services ( routeur , dhcp , dns ) après ça sera AD

bonjour les mal de crane
